ALU-Tieflader mit Kippung – GTAK/GTAHK

Frontansicht GTAHK 360-180-3,5 FAB AB 11858 DSCF9808 - HP Size

GTAK/GTAHK der kippbare Anhänger mit Ladefläche zwischen den Rädern zum Transport von Hubarbeitsbühnen und Staplern.

Serienausstattung

  • Präzisionsgefertigtes Aluminiumchassis in stabiler und leichter Verbundbauweise
  • Extrem hohe Nutzlast!
  • Stabile doppelwandige ALU-Bordwände 25 mm und 350 mm hoch
  • Brücke rückwärts kippbar, wartungsfreie Lagerung, Verriegelung der Kipperbrücke mittels verstellbaren Exzenterverschlüssen
  • Fahrwerk mit wartungsfreien Gummifederachsen und Rückfahrautomatik
  • Stabile ALU-Kotflügel geschraubt
  • V-Deichsel aus speziellem ALU-Profil
  • Auflaufeinrichtung mit Feststellbremse an ALU-V-Deichsel montiert
  • Massives, automatisch hochklappbares Stützrad
  • Quergeriffelter ALU-Plankenboden 40 mm, unten geschlossen

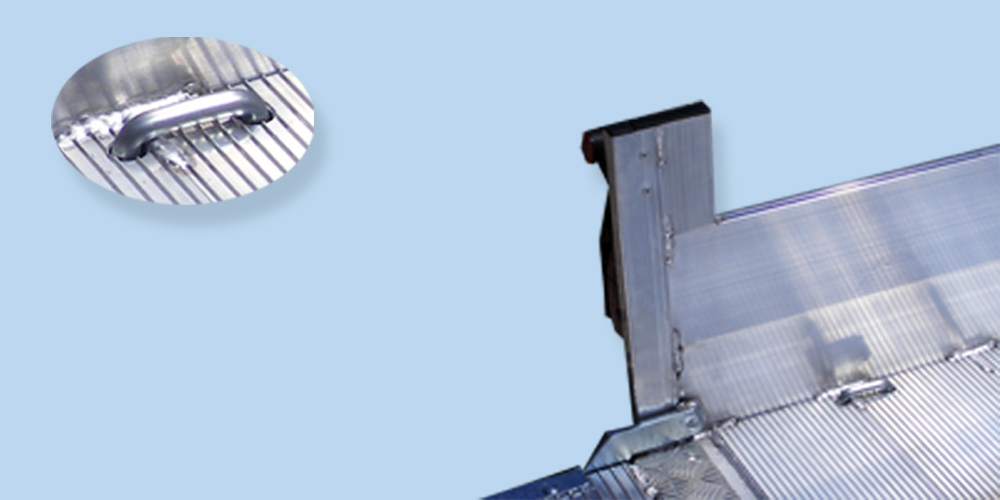

  • Zurrbügel im Boden, der Ladelänge entsprechend abgestimmt, montiert

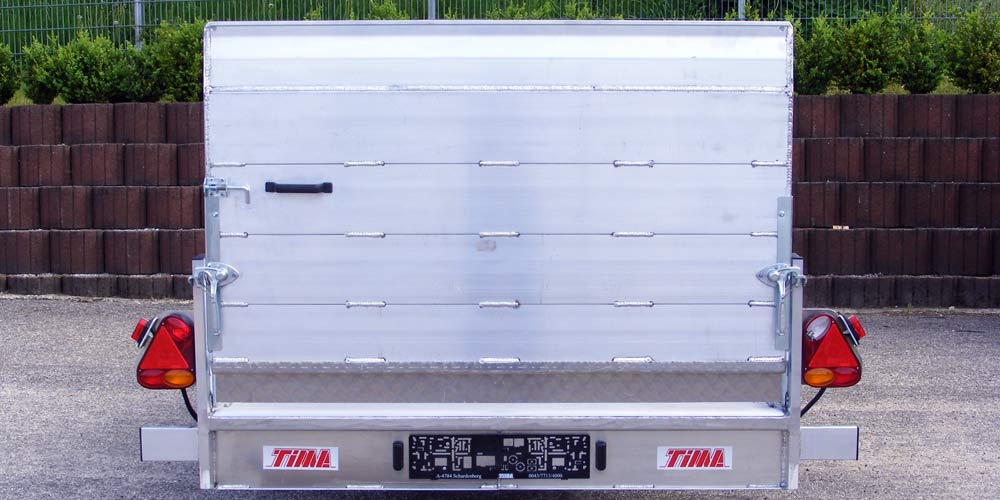

  • ALU-Heckwand 1000 mm hoch, aus rutschhemmendem, quergeriffelten ALU-Plankenboden mit flachen Anfahrtskeil; bei Leerfahrt nach vorne auf Ladefläche einklappbar- dadurch kein Luftwiderstand
  • Beleuchtungsanlage 12 Volt mit 13-poligem Stecker, große formschöne Leuchten
  • TÜV-Abnahme

GTAK =  mit mechanischer Kippung
GTAHK = mit hydraulischer Kippung

Datenblatt Download

Sonderausstattung

  • 100 km/h Ausführung mit Radstoßdämpfer
  • 100 km/h Ausführung mit Radstoßdämpfer und Stabilisierungskupplung

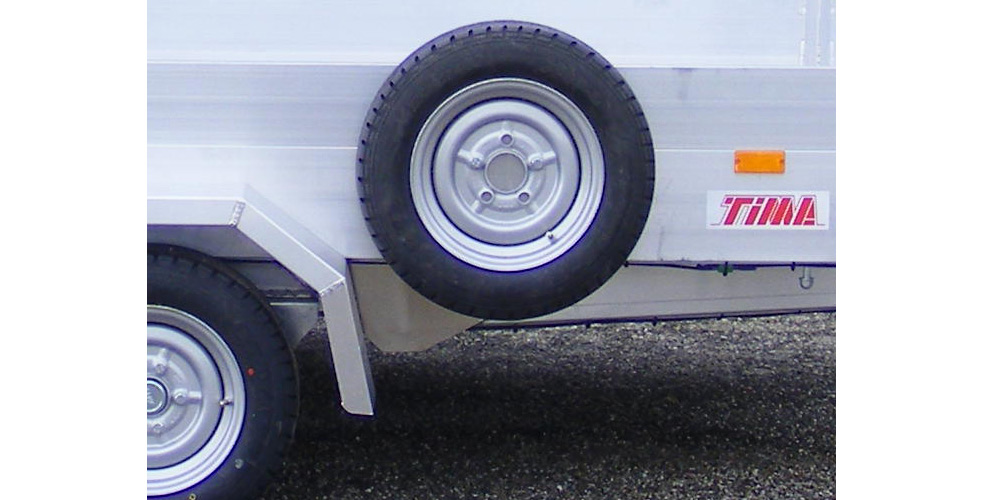

  • Reserverad mit Halterung
  • Höhenverstellbare Auflaufeinrichtung, Anhängehöhe ca. 420-1050 mm mit Kugelkupplung (Achtung: Mehrgewicht bis 120 kg)
  • DIN-Zugöse zum Wechseln
  • Hebehilfe zu Heckwand mittels Gasfeder

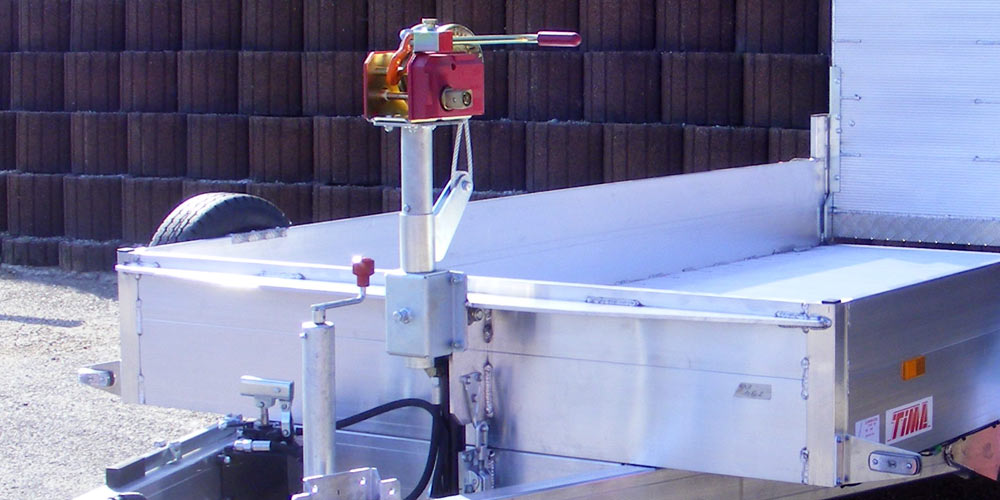

  • AL-KO-Handseilwinde 900 kg Zugkraft, mit Abrollautomatik, 10 m Seil und Haken, steckbare Windenhalterung mit beweglicher Umlenkrolle
  • Elektro-Seilwinde 12 Volt, Hubkraft 22 KN mit Kabelfernbedienung, 10 m Seil und Haken
  • Stromversorgungspaket mit Batterie und Ladegerät eingebaut in PVC-Kasten
  • Werkzeugkasten aus Kunststoff absperrbar (600/200/260 mm)
  • ALU-Verdeckgestell, Stehhöhe 1800 mm (oder höher), ohne Giebel, Dachbögen auf Ecksäulen gesteckt, oben ALU-Planrohr gesteckt, seitlich und vorne Weichholz-Einstecklatten
  • Planenverdeck 4-seitig aufklappbar, hinten aufrollbar, mit Drehriegel 4-seitig  verschließbar, Farbton laut Farbkarte
  • Absperrschloss

Heckansicht GTAHK 360-180-3,5 FAB AB 11858 DSCF9782 - HP Size

Typenbezeichnung     Lademaße L/B mm     Gesamtmaße L/B/H mm     Ladehöhe mm
Bereifung
Gesamt Gewicht
Nutzlast kg
GTAK 300/120/2,7 3000/1200 4510/1670/1590 480 155/70R12 2700 2310
GTAK 300/140/3,0 3000/1400 4510/1870/1590 480 155/70R12 3000 2550
GTAK 360/180/3,5 3600/1800 5110/2270/1590 480 155/70R12 3500 2880
GTAK 400/180/3,5 4000/1800 5510/2270/1590 480 155/70R12 3500 2850



Typenbezeichnung     Lademaße L/B mm     Gesamtmaße L/B/H mm     Ladehöhe mm
Bereifung
Gesamt Gewicht
Nutzlast kg
GTAHK 300/140/3,0 3000/1400 4510/1870/1590 480 155/70R12 3000 2520
GTAHK 360/180/3,5 3600/1800 5110/2270/1590 480 155/70R12 3500 2850
GTAHK 400/180/3,5 4000/1800 5510/2270/1590 480 155/70R12 3500 2820



Alle Maße und Gewichte sind ca. Angaben und beziehen sich auf die Standardausführung. Andere Maße und Gewichte auf Anfrage. Irrtümer sowie technische Änderungen sind vorbehalten!
