LKW-Aufbau

Serienausstattung

• Brückenaufbau als ALU-Schweißkonstruktion, Längsträger aus ALU-Rahmenprofilen, inkl. seitlicher Randerhöhung 70 mm mit integrierten Zurrösen alle 300 mm
• Doppelte Abschrägung der Ladefläche am Heck um ca. 8° + 5°, Auffahrwinkel ca. 12°
• ALU-Plankenboden-Profil (Bauhöhe: 40 mm), quer zur Fahrtrichtung geriffelt, rutschhemmende Oberfläche, empfohlen für hohe Punktlasten

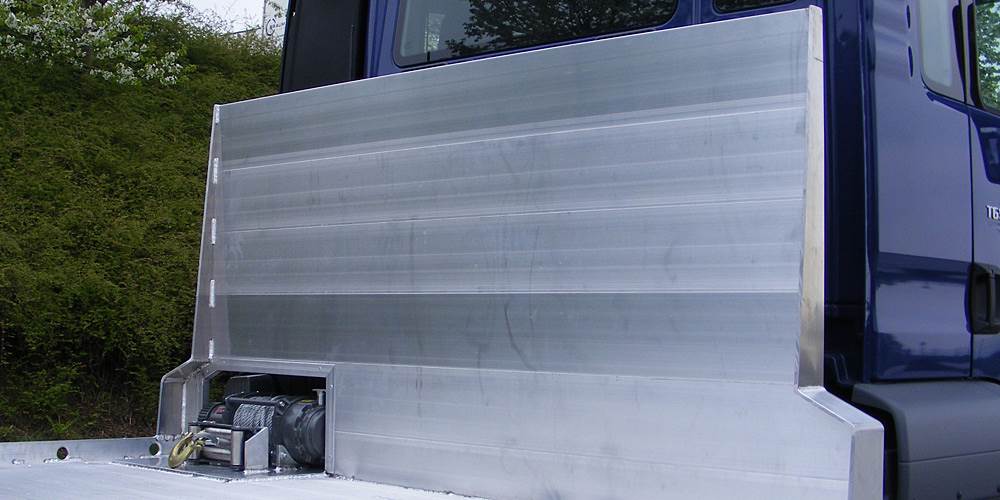

• ALU-Stirnwand doppelwandig 25 mm, Höhe 400 mm, feststehend

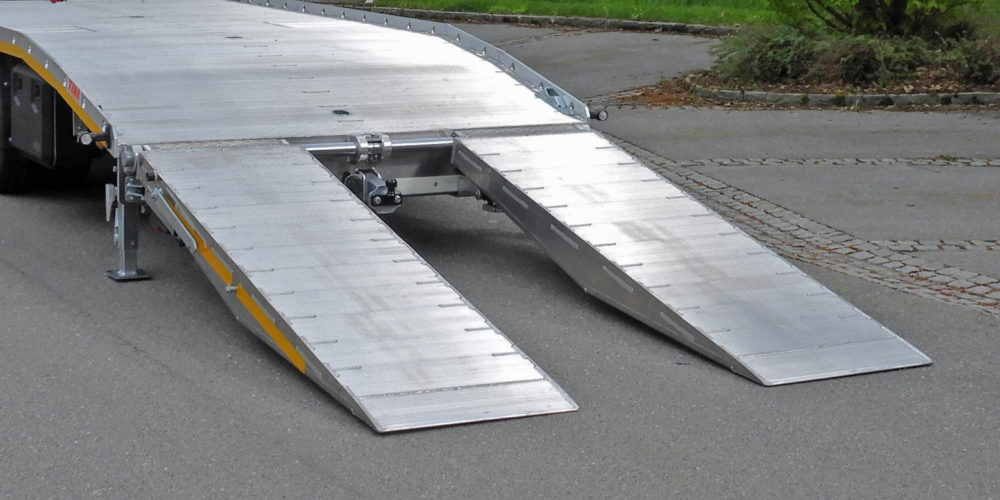

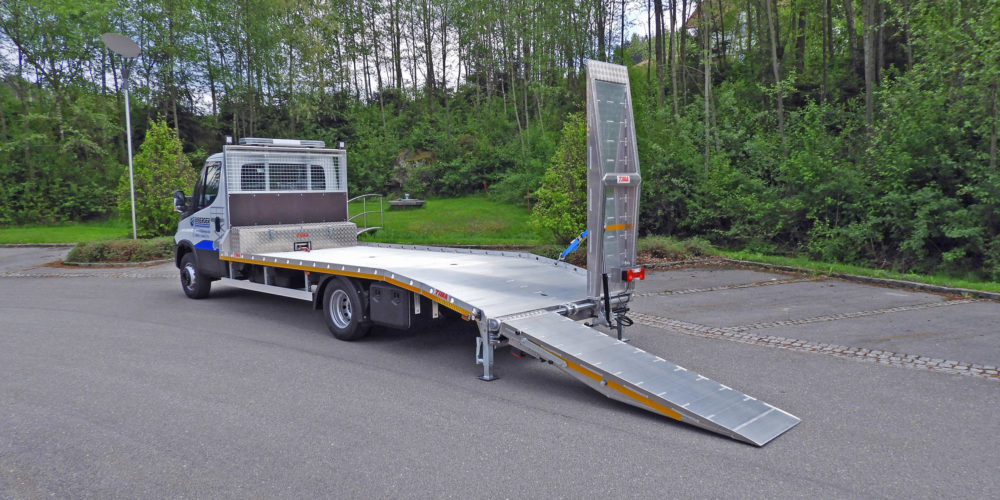

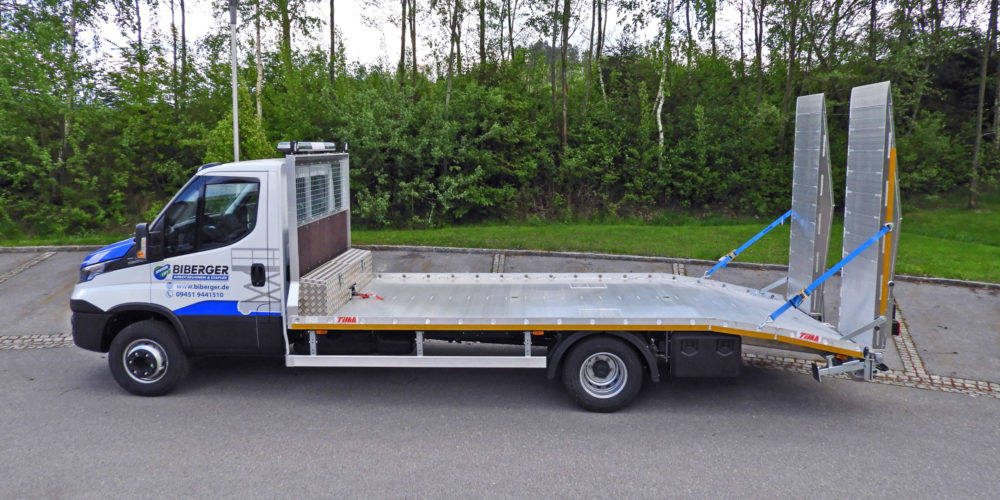

• ALU-Auffahrrampen 2.400 mm 1-teilig aus ALU-Plankenboden-Profil, Breite: 500 mm, seitlich stufenlos auf hartverchromtem Lagerrohr verschiebbar, mit Gasfederhebehilfe abklappbar, Sicherung mit Fallstützen und Spanngurten, Zwischenabstand zusammengeschoben ca. 80 mm
• 2 Abstellstützen am Unterfahrschutz, abklapp- und verstellbar, mit Druckbolzen gesichert
• Seitlicher Anfahrschutz, Kunststoff-Kotflügel, einzeilige Kennzeichenhalterung
• Beleuchtung wird vom Fahrzeug übernommen, Positionsleuchten je nach Bedarf
•  Maße und Gewichte basierend auf Iveco Daily 70C18, Radstand 4.350 mm, Hinterachse luftgefedert, Bereifung 225/75 R16; andere Maße und Fahrzeuge auf Anfrage

Sonderausstattung

• Auflastung Gesamtgewicht Iveco Daily von 7.200 kg auf 7.490 kg

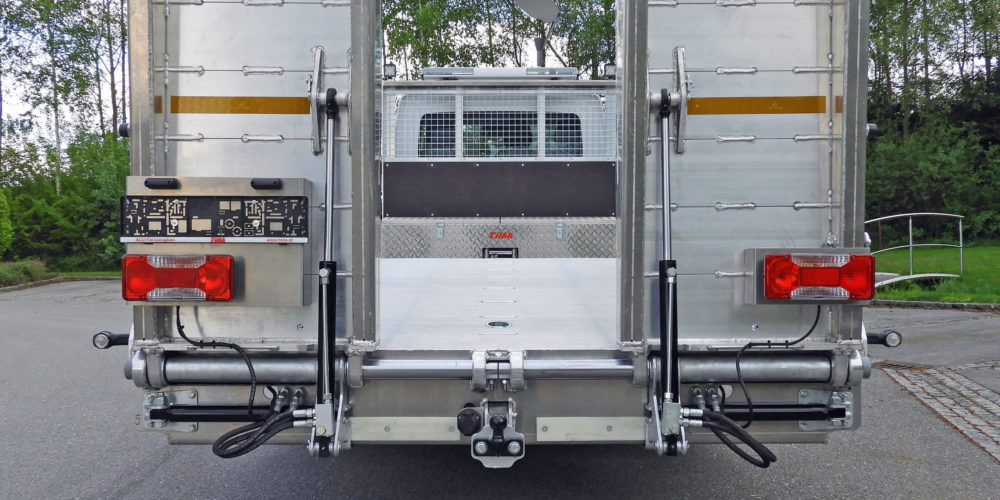

• Elektro-hydraulische Rampenverstellung mit 4-fach Steuerblock inkl. Aggregatsteuerung, in ALU-Kasten rechts nach der Hinterachse montiert

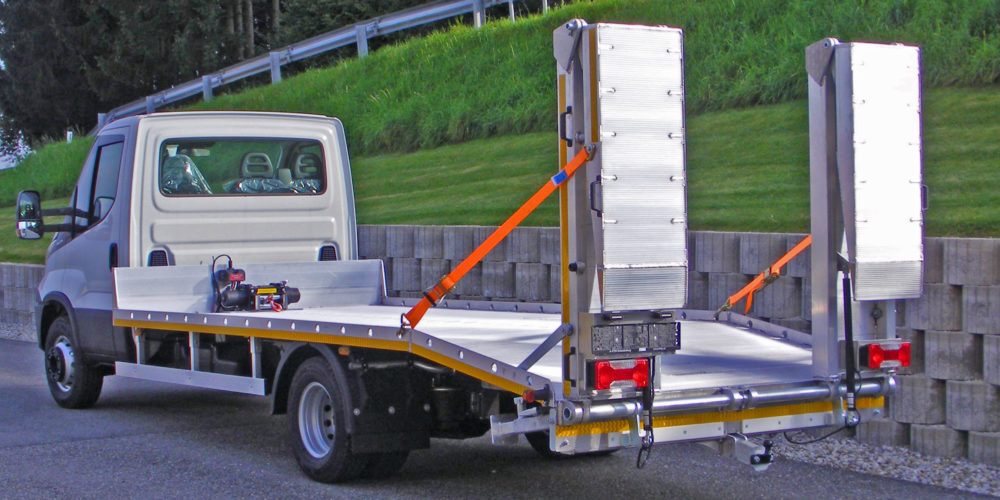

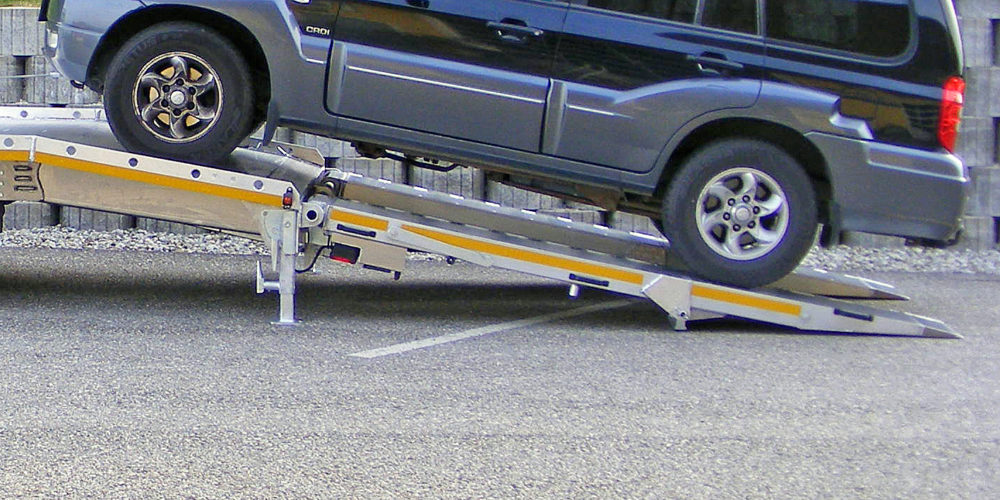

• Auffahrrampen 2-teilig 2.600 mm (manuell), für geringere Gsamthöhe (Fahrerhaus höchster Punkt) und reduzierten Luftwiderstand, Auffahrwinkel ca. 11°

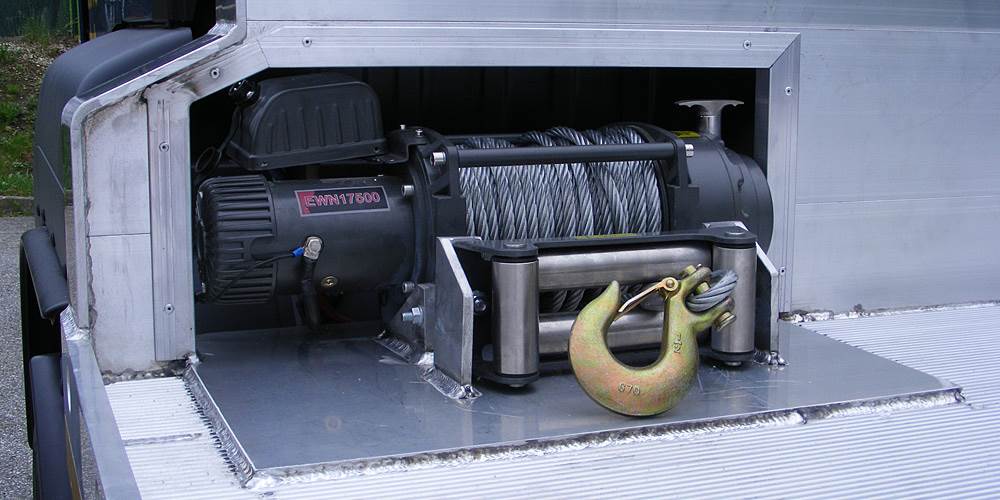

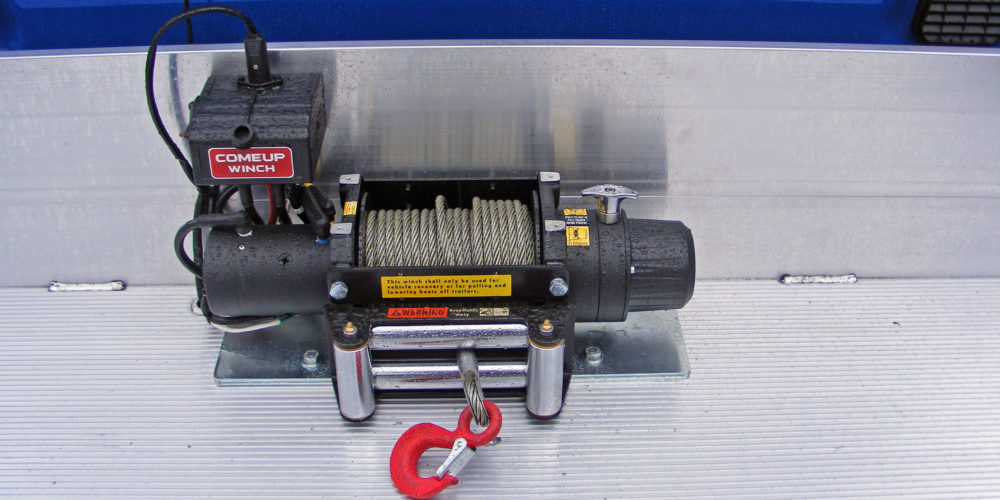

• Elektro-Seilwinde 12 V ComeUp Rhino 8 mit Zugkraft 3,56 t (nach EN 14492-1), mit automatischer Lasthaltebremse und Freilaufkupplung; Steuerung mit Kabelfernbedienung bzw. optional mit 2-Kanal-Funkfernsteuerung mit Handsender

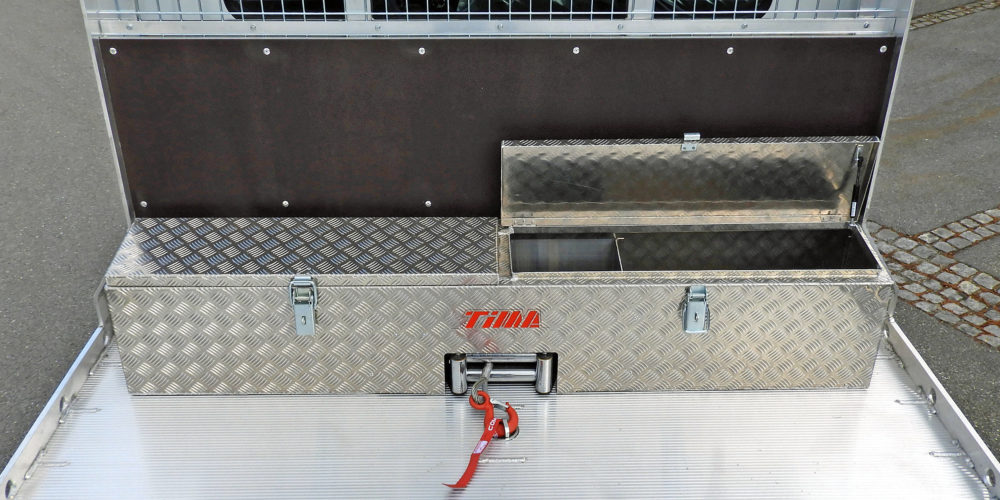

• ALU-Seilwindenverkleidung aus Warzenblech, je 1 Staufach rechts und links neben der Seilwinde mit absperrbarem Deckel inkl. Gasfeder, B/T/H ca. 1935 x 330 x 450 mm, vorne an Stirnwand auf Ladefläche montiert
• Stirnwand in Fahrerhaushöhe inkl. seitlicher Verjüngung auf Fahrerhausbreite
• Beleuchtungsoptionen in Voll-LED: Arbeitsscheinwerfer, Rückfahrscheinwerfer, Rundumkennleuchten, Lichtwarnbalken
• Werkzeugkasten aus Kunststoff (550 x 350 x 380 mm) oder Aluminium (nach Maß), absperrbar
• Drehzurrbügel 2.500 daN AA371018, im Boden versenkt montiert

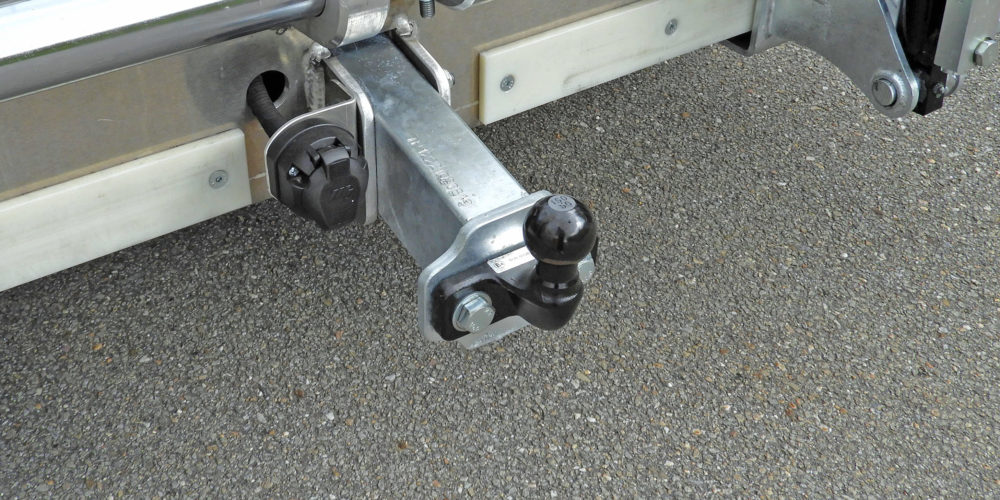

• Anhängerkupplung 3.500 kg inkl. Montage und Rahmenverstärkung

Serienausstattung

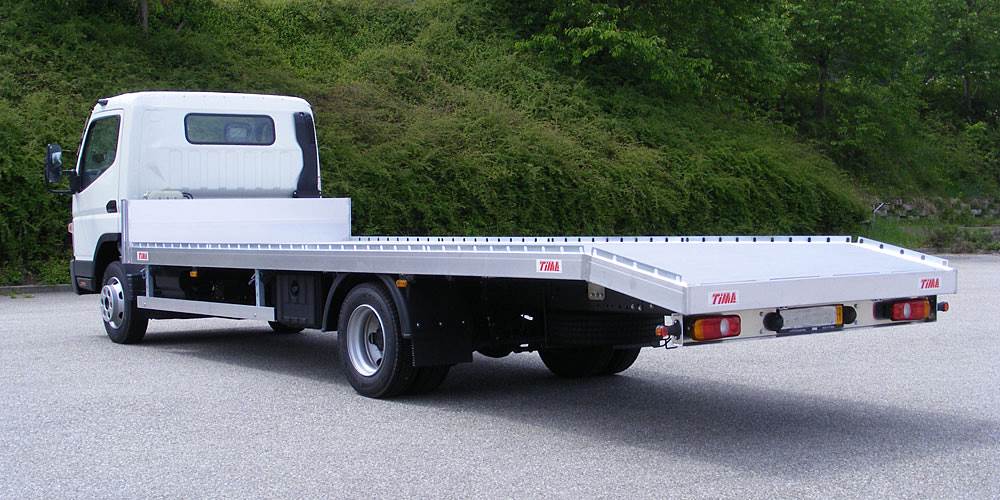

• Brückenaufbau ALU-Schweißkonstruktion, Längsträger aus ALU-Rahmenprofilen, Abschrägung der Ladefläche nach der Hinterachse um ca. 8,5° nach unten, seitliche Randerhöhung 60 mm und integrierte Zurrösen
• ALU-Plankenboden Bauhöhe: 40 mm, quer zur Fahrtrichtung geriffelt, rutschhemmende Oberfläche, unten geschlossen, empfohlen für hohe Punktlasten
• ALU-Stirnwand doppelwandig 25 mm, Höhe: 400 mm, feststehend
• Seitlicher Anfahrschutz
• Kunststoff-Kotflügel an Hinterräder mit Anti-Spray-Matten
• Beleuchtung wird vom Fahrzeug übernommen
• TÜV-Abnahme

Sonderausstattung

• Reserverad mit Halterung
• Drehzurrbügel 2.500 daN AA371018, im Boden versenkt montiert
• Werkzeugkasten aus Kunststoff absperrbar, unter der Brücke montiert
• ALU-Werkzeugkasten, Größe nach Kundenwunsch

Serienausstattung

• Brückenaufbau ALU-Schweißkonstruktion, Längsträger aus ALU-Rahmenprofilen, Abschrägung der Ladefläche nach der Hinterachse um ca. 8,5° nach unten, seitliche Randerhöhung 65 mm und integrierte Zurrösen, 2 Längsunterzüge rahmenaußenseitig
• ALU-Plankenboden Bauhöhe: 40 mm, quer zur Fahrtrichtung geriffelt, rutschhemmende Oberfläche, empfohlen für hohe Punktlasten

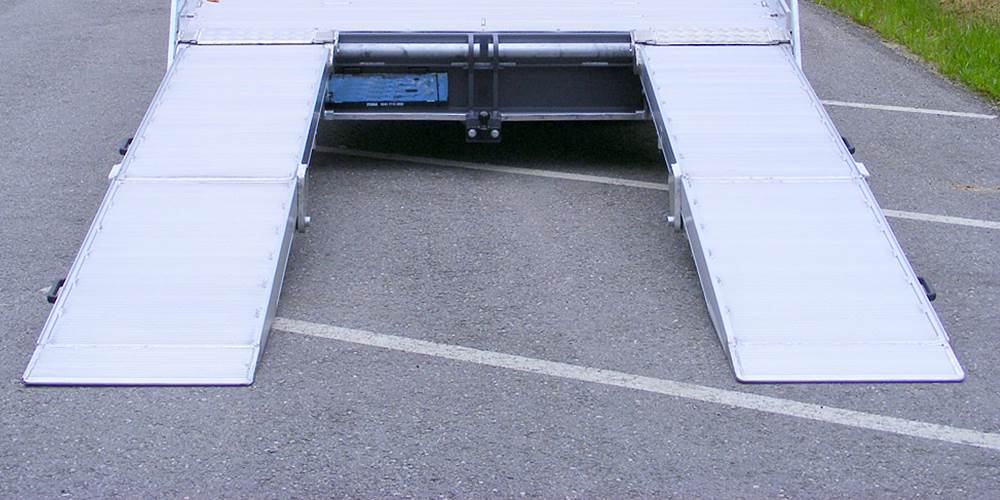

• ALU-Auffahrrampen AA351338  4.200 mm 2-teilig (2.200 + 2.000 mm), 800 mm breit aus ALU-Plankenbodenprofil, seitlich stufenlos auf verzinkter Welle hydraulisch abklapp-, ausklapp- und verschiebbar

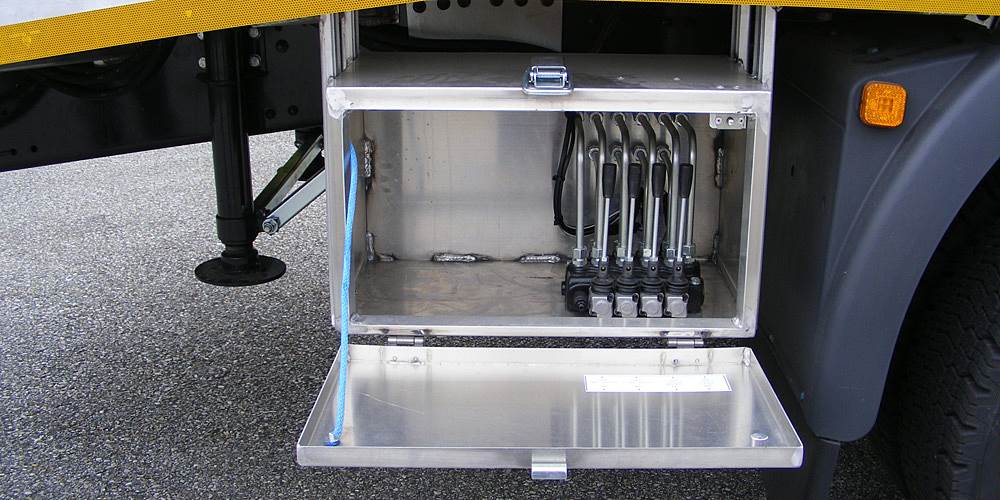

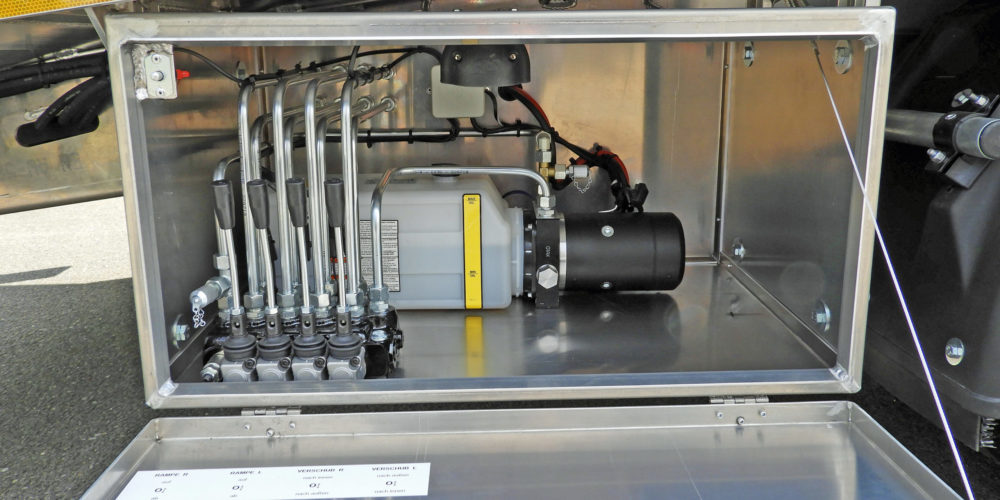

• ALU-Kasten für Hydrauliksteuergeräte rechts unter der Ladefläche hinter Achse montiert, spritzwassergeschützt, Innenbeleuchtung

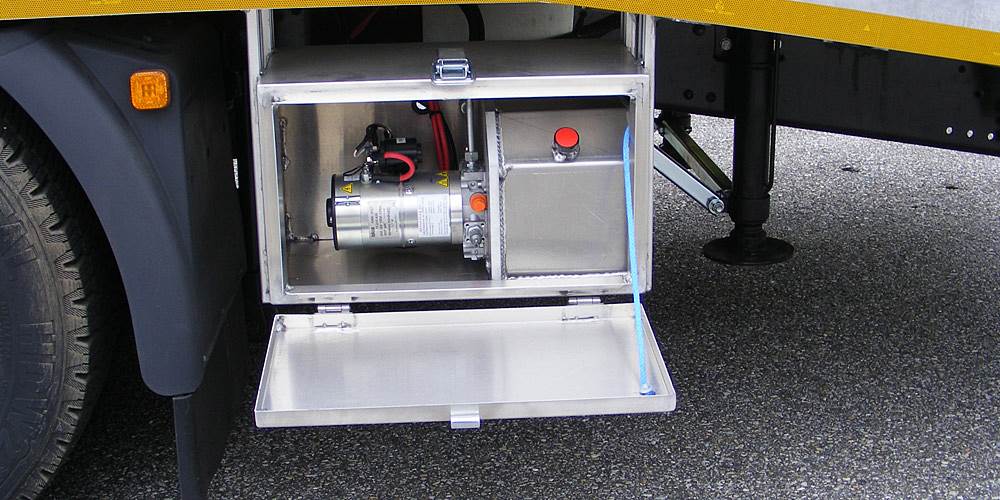

• ALU-Kasten für Elektrohydraulikaggregat rechts unter der Ladefläche vor Kotflügel montiert, spritzwassergeschützt
• Hydraulische Heckabstützung bestehend aus: 2 Stützzylinder doppeltwirkend mit Steuerung im ALU-Kasten
• Hydraulikanlage bestehend aus 1 Stk. Elektrohydraulikaggregat, je 2 Stk. Zylinder zum Abklappen, Ausklappen und zum Verschieben der Auffahrrampen, Mehrgewicht: ca. 80 kg
• Seilwindenmontage Elektro-Seilwinde mittig auf der Brücke stirnwandinnenseitig versenkt aufgebaut
• Seitlicher Anfahrschutz klappbar
• Beleuchtung wird vom Fahrzeug übernommen und im Unterfahrschutz montiert
• TÜV-Abnahme

Sonderausstattung

• Zurrkästen lackiert längsseitig mittig auf Ladefläche versenkt montiert belastbar mit 3.000 daN

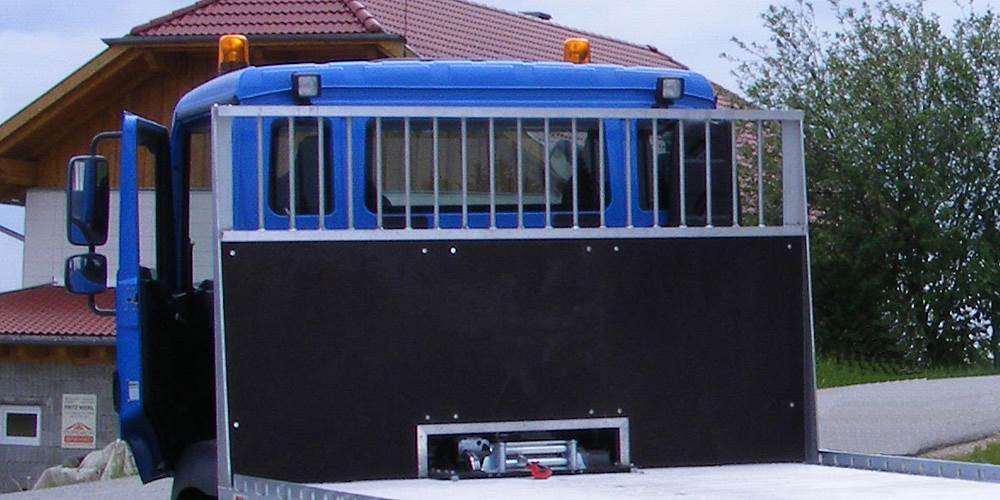

• ALU-Stirnwand doppelwandig 25 mm Höhe: 1.500 mm feststehend, davon 490 mm Ausschnitt mit vertikal eingeschweißten Rundrohren mit oberer und unterer Lochschiene für Zurrmittel, 9 mm Siebdruck Verschleißplatte, je 1 Haltegriff an Ecksäule

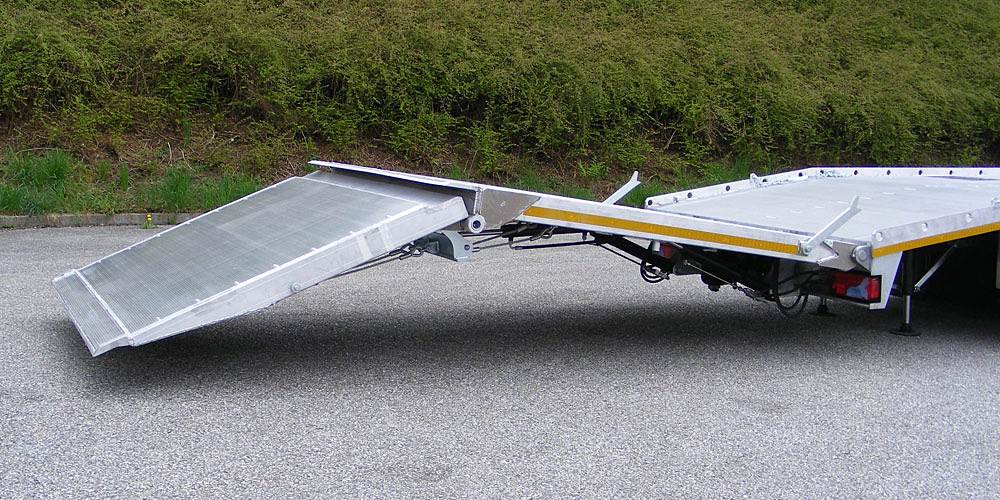

• ALU-Auffahrwand 4.200 mm (anstatt der Auffahrrampen) 2-teilig 2.200 + 2.000 mm, 2.390 mm breit aus ALU-Plankenbodenprofil, hydraulisch abklapp- ausklappbar mit Seilabstützung, Zungenprofil schräg nach unten anschweissen – zwecks Rampenverladungen. Rampenwellen-Überlagerungsprofil, Verriegelung in Transportstellung mit Fallstützen und Spanngurten, Auffahrwinkel ca. 9,0°
• Werkzeugkasten ALU AA601047 Maße: B/T/H = 800x650x600 mm, mit 2 Exzenterverschlüssen mit Zwischenboden aus 18 mm Siebdruck, Siebdruckbodeneinlage am Boden
• Elektroseilwinde Ramsey RE 50,7 nach EN 14492-1  Zugkraft: 52 KN, stirnwandinnenseitig aufgebaut, inkl. 20 m Drahtseil 10 mm, mit Haken, Seilrollenfenster und Seilandruckrolle
• Funkfernsteuerung mit 2-Kanal-Funkfernbedienung für Seilwinde mit Handsender
• Anhängekupplung Anhängelast: 3.500 kg – am Unterfahrschutz montiert, Anhängersteckdose 12 V 13-polig

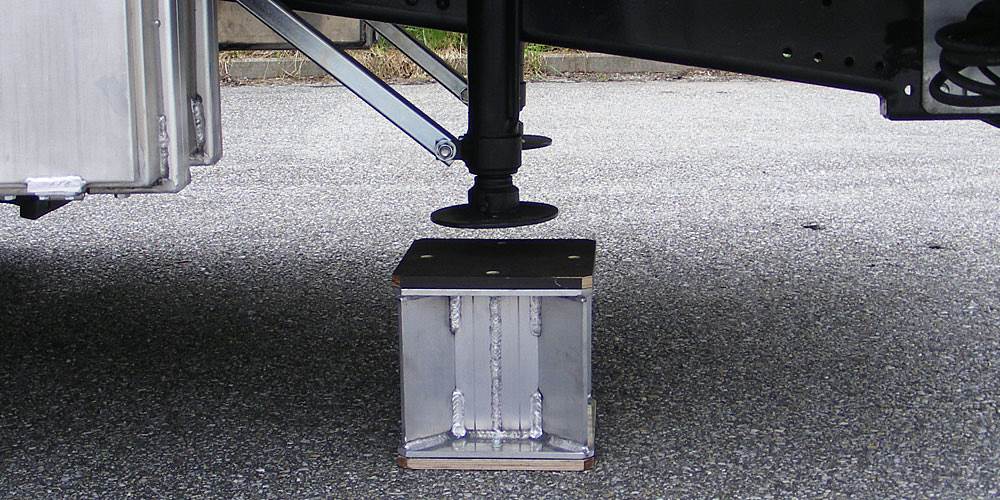

• Unterstellböcke AA301046 zu hydraulischer Abstützung 300 mm hoch

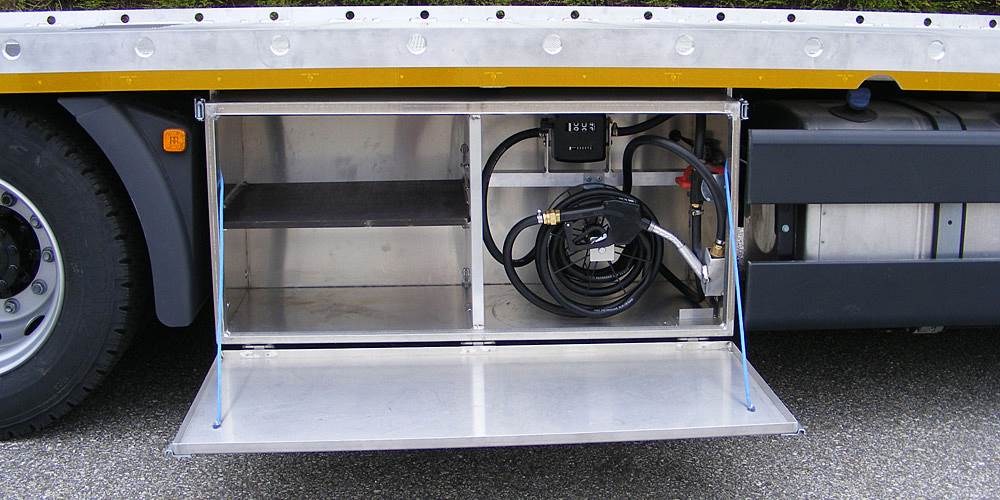

• Betankungsanlage montiert in ALU-Kasten rechts vor Hinterrad bestehend aus: Dieselpumpe mit mechanischem Zählwerk und Automatikpistole, Ansaugung mit Filter und Fußventil, Befestigungskonsolen für Montage
